JSH3000系列

产品介绍

本产品是使用高性能的ARM Cortex^TM-M0为内核的 32 位微控制器，最高工作频率可达52MHz，内置高速存储器Flash 32KB和RAM 3KB，丰富的增强型I/O端口和外设连接到外部总线。本产品包含1个12位ADC、1个6位精度DAC、1个12位精度DAC、2个比较器、1个运算放大器、5个16位通用定时器、1个32位通用定时器、1个看门狗定时器、 1个系统时间定时器。还包含标准的通信接口：2个SPI/IIC接口和2个UART接口。也包含LED显示控制器和最大支持19个触摸按键检测。

本产品工作电压为2.7V~5.5V，工作温度达到-40^◦C~+105^◦C工业级。产品系列提供 LQFP48、SOP28、 SOP24、SOP20、SOP16和 SSOP28、SSOP24、SSOP20 等多种封装形式，根据不同的封装形式，器件中的外设配置会有差异。

应用方案可通过ESD 静电 ±8kV接触/±15kV空气、EFT电快速脉冲群 ±4KV、CS传导抗扰3V/10V和CE、RE性能测试等第三方合格检测，具有高可靠性和高稳定性。

产品特点


应用场景

适用于小家电、触摸开关、LED驱动、消费电子、工业控制等。


;

JSH3000系列

添加 / 隐藏参数列表	封装类型	内核	主频 (MHz)	Flash (KB)	RAM (B)	GPIO	工作电压 (V)	工作温度 (°C)	TK个数（Max）	LED （com*seg）	LCD （com*seg）	高级Timer (*16bit)	通用Timer (*16bit)")	通用Timer (*32bit)	系统Timer (*24bit)	Watchdog	PWM	RTC	UART	SPI/IIC	ADC (*12bit)	DAC (*6bit)	DAC (*12bit)	比较器	运算放大器	温度传感器	大电流IO	硬件加密 CRC	所有时钟关闭 @SLEEP	添加其他参数
总数: 8 匹配: 8	16~20PIN 24~32PIN 44~64PIN																													封装类型内核主频(MHz) Flash(KB) RAM(B) GPIO 工作电压(V) 工作温度(°C) TK个数（Max） LED（comseg） LCD（comseg）高级Timer(16bit) 通用Timer(16bit)") 通用Timer(32bit) 系统Timer(24bit) Watchdog PWM RTC UART SPI/IIC ADC(12bit) DAC(6bit) DAC(*12bit) 比较器运算放大器温度传感器大电流IO 硬件加密CRC 所有时钟关闭@SLEEP
比较
JSH3001	SOP16	M0	52	32	3	14	2.7~5.5	-40~+105	8	4*4	-	-	5	1	1	1	6	-	2	2	12	1	1	2	1	±2°C	2（100mA）	√	-
JSH3004	SOP20	M0	52	32	3	18	2.7~5.5	-40~+105	13	5*8	-	-	5	1	1	1	6	-	2	2	17	1	1	2	1	±2°C	2（100mA）	√	-
JSH3005	SSOP20	M0	52	32	3	18	2.7~5.5	-40~+105	13	5*8	-	-	5	1	1	1	6	-	2	2	17	1	1	2	1	±2°C	2（100mA）	√	-
JSH3007	SOP24	M0	52	32	3	22	2.7~5.5	-40~+105	17	7*10	-	-	5	1	1	1	6	-	2	2	21	1	1	2	1	±2°C	2（100mA）	√	-
JSH3008	SSOP24	M0	52	32	3	22	2.7~5.5	-40~+105	17	7*10	-	-	5	1	1	1	6	-	2	2	21	1	1	2	1	±2°C	2（100mA）	√	-
JSH300A	SOP28	M0	52	32	3	26	2.7~5.5	-40~+105	19	7*12	-	-	5	1	1	1	6	-	2	2	25	1	1	2	1	±2°C	2（100mA）	√	-
JSH300B	SSOP28	M0	52	32	3	26	2.7~5.5	-40~+105	19	7*12	-	-	5	1	1	1	6	-	2	2	25	1	1	2	1	±2°C	2（100mA）	√	-
JSH300D	LQFP48	M0	52	32	3	38	2.7~5.5	-40~+105	19	7*12	-	-	5	1	1	1	6	-	2	2	25	1	1	2	1	±2°C	2（100mA）	√	-

JSH3000系列技术资料

规格书

标题	版本	语言	类型	大小	更新日期	下载
集成触控的32位MCU JSH3000系列用户手册	1.11	中文	.pdf	7.26M	2021/9/29

应用说明

标题	版本	语言	类型	大小	更新日期
32位微控制器JSH3000系列应用注意事项	1.4	中文	.pdf	1.78M	2021/3/12
32位微控制器SH3000系列方案设计手册	1.02	中文	.pdf	0.94M	2021/3/12
32位微控制器JSH3000系列PCB设计要点	1.0	中文	.pdf	2.91M	2021/3/12
32位微控制器JSH3000系列库使用手册	1.0	中文	.pdf	2.47M	2021/3/12

JSH3000系列开发/量产工具

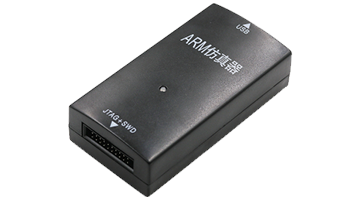

开发工具

通用J-Link仿真器。支持在线仿真；在线下载；调试电压可选1.8/3/3/5V；支持KEIL环境下SWD调试

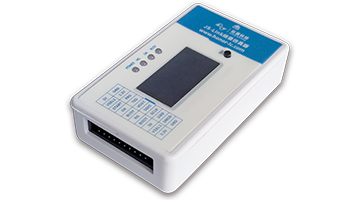

量产工具

JS-Link烧录仿真器。在线/脱机烧录、在线仿真；手动/自动/扫码/机台烧录；支持JS32 Cortex-M全系列；支持固件升级和烧录次数设置；3.3/5V输出；

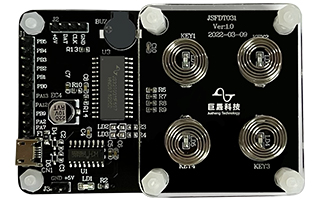

学习评估开发板

覆盖3mm亚克力；实现4个触控按键、蜂鸣器、LED、SWD、USB接口、预留外设接口、USB转串口自等基本应用

开发工具

标题	版本	语言	类型	大小	更新日期
触控调试上位机TouchKeyTool	1.3	中文	.zip	4.25M	2022/1/20
触控学习评估开发板JSFD3000原理图	1.0	中文	.PDF	0.15M	2022/1/20
JuSheng.JSH3000_DFP.1.0.0	V1.0.0	中文	.pack	4.98M	2022/12/1
JS_Visual_Programmer_V2.2.0-20220919	V2.2.0.20220919	中文	.zip	2.49M	2022/12/1
jsh300x_sdk_V3.02-20220725	V3.02.20220725	中文	.rar	1.53M	2022/12/1

量产工具

标题	版本	语言	类型	大小	更新日期	下载
暂无数据

使用说明

标题	版本	语言	类型	大小	更新日期
触控学习评估开发板JSFD3000硬件使用手册	1.0	中文	.pdf	1.39M	2022/1/20
视频教程-JSH3000系列集成开发环境的安装与搭建	1.0	中文	.mp4	25.72M	2022/1/20
视频教程-JS-Link烧录仿真器上位机的使用	1.0	中文	.mp4	20.66M	2022/1/20
