额温枪方案

现有额温枪有很多种方案,比如SoC方案,数字传感器方案以及MCU+高精度运放方案。其中MCU+高精度运放方案是比较容易量产且低成本的方案,其他方案现在都面临着产能不足的缺陷。巨晟科技的研发人员连续加班奋战多日,设计了一款基于低功耗JS32L010的低成本、高性能的医用额温枪产品方案,有效缓解了额温枪集成方案货源不足导致市场紧缺的现状,展现了企业响应政府号召、奋勇抗疫的社会担当。

详细信息
  •



    方案介绍



        本方案由低功耗MCU JS32L010、运放芯片、热电堆温度传感器、按键模块、电源模块、蜂鸣器、LCD屏组成,如图所示。




    方案优势



    1)采用MCU+运放的设计方案,避免了集成方案选择少、货源紧张的问题

    2)超低功耗的32Bit ARM Cortex-M0,待机功耗2uA,电池工作更持久

    3)集成LCD(COM+SEG数42个),无需外挂LCD驱动,优化整体成本

    4)支持100组数据记忆功能,无需外挂存储芯片,优化整体成本

    5)内置13路高精度12Bit ADC,方便电路布局,信号处理更精准

    6)软件采用成熟的滤波算法,保证数据的准确性和平稳性

    7)芯片电源管脚可直接检测电池电量,相比ADC检测更快功耗更低

    8)通过环境温度测量补偿提升精度,更宽的有效测温范围,精度可达±0.2℃

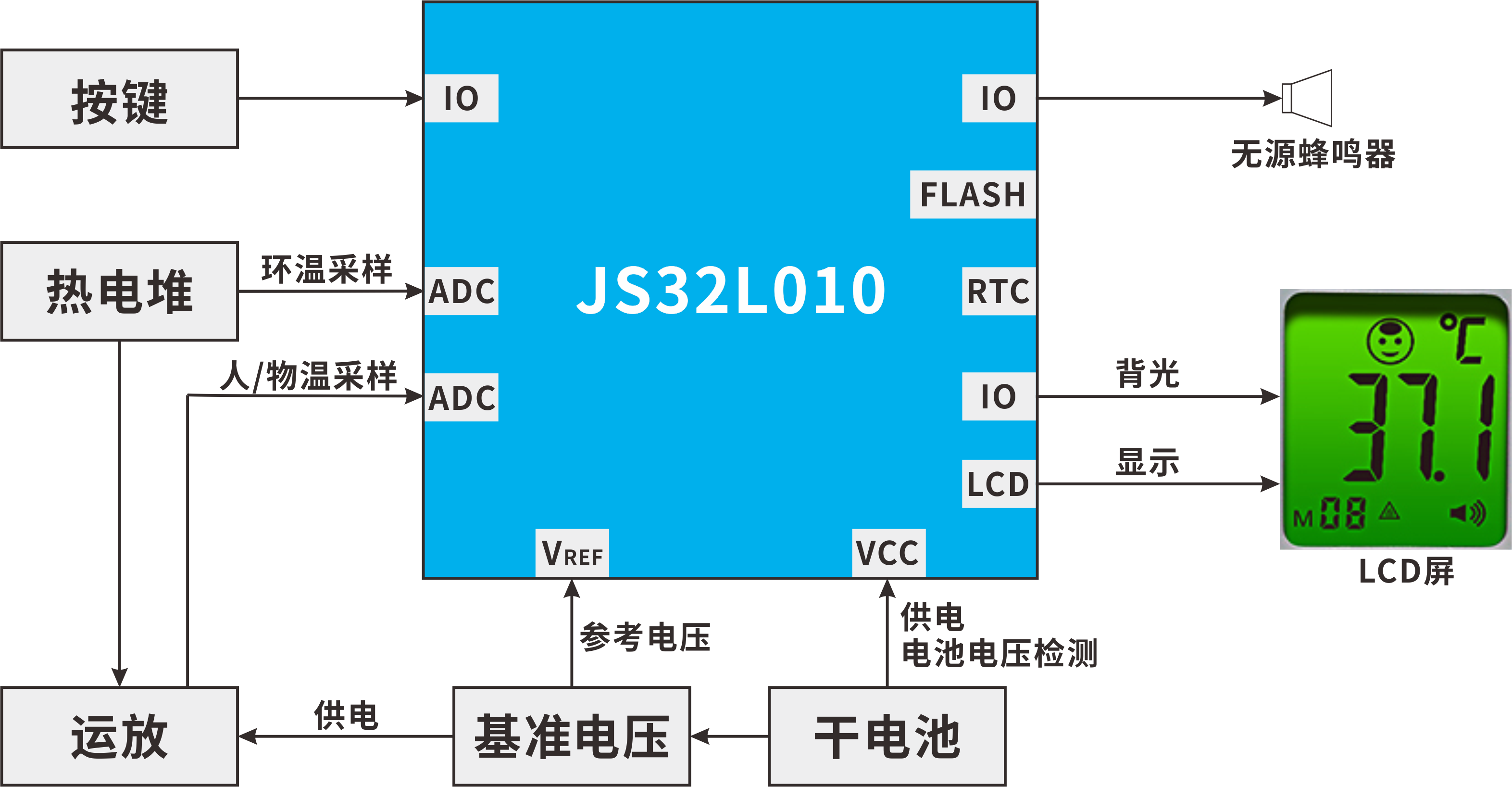

     方案框图
