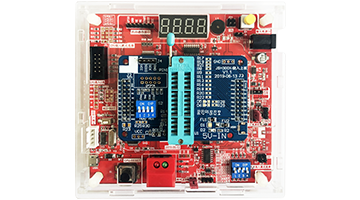

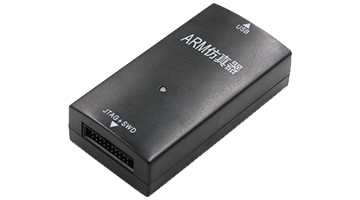

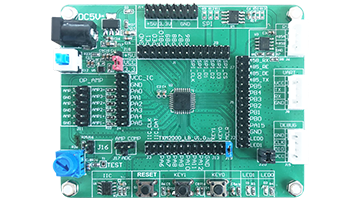

开发/量产工具

JS32M040系列

产品介绍

本产品是使用高性能的ARM Cortex^TM-M0为内核的 32 位微控制器，最高工作频率可达96MHz，内置高速存储器Flash 32 / 64KB和RAM 6 / 8KB，丰富的增强型I/O端口和外设连接到外部总线。本产品包含1个12位ADC、1个比较器、3个运算放大器、1个16位高级定时器、5个16位通用定时器、1个32位通用定时器、4路PWM互补或8路PWM独立、1个看门狗定时器、 1个系统时间定时器、1个内置温度传感器。还包含标准的通信接口：2个SPI/IIC接口、2个UART接口。也包含1个LDO、1个32bit\16bit除法器。

本产品工作电压为2V~5.5V，工作温度达到-40^◦C~+105^◦C工业级。产品系列提供 LQFP32、SOP28、SOP24、SOP20和SSOP28、SSOP24、SSOP20这些封装形式，根据不同的封装形式，器件中的外设配置会有差异。

产品通过ESD静电 HBM ±8KV、EFT±4.5kV、Latch-up 200mA@25°C等第三方合格检测，具有高可靠性和高稳定性。

产品特点

应用场景


;

JS32M040系列

添加 / 隐藏参数列表	封装类型	内核	主频 (MHz)	Flash (KB)	RAM (B)	GPIO	工作电压 (V)	工作温度 (°C)	TK个数（Max）	LED （com*seg）	LCD （com*seg）	高级Timer (*16bit)	通用Timer (*16bit)")	通用Timer (*32bit)	系统Timer (*24bit)	Watchdog	PWM	RTC	UART	SPI/IIC	ADC (*12bit)	DAC (*6bit)	DAC (*12bit)	比较器	运算放大器	温度传感器	大电流IO	硬件加密 CRC	SLEEP	IDLE	STOP	LDO	除法器	添加其他参数
总数: 7 匹配: 7	16~20PIN 24~32PIN 44~64PIN																																	封装类型内核主频(MHz) Flash(KB) RAM(B) GPIO 工作电压(V) 工作温度(°C) TK个数（Max） LED（comseg） LCD（comseg）高级Timer(16bit) 通用Timer(16bit)") 通用Timer(32bit) 系统Timer(24bit) Watchdog PWM RTC UART SPI/IIC ADC(12bit) DAC(6bit) DAC(*12bit) 比较器运算放大器温度传感器大电流IO 硬件加密CRC SLEEP IDLE STOP LDO 除法器
比较
JS32M040D5S7	SOP20	M0	72	32	6	18	2~5.5V	-40~+105	-	-	-	1	5	1	1	1	4互补/8独立	-	2	2	10	-	-	1	3	±2°C	-	√	20uA	-	-	1	32bit/16bit
JS32M040D5T7	TSSOP20	M0	72	32	6	18	2~5.5V	-40~+105	-	-	-	1	5	1	1	1	4互补/8独立	-	2	2	10	-	-	1	3	±2°C	-	√	20uA	-	-	1	32bit/16bit
JS32M040E5S7	SOP24	M0	72	32	6	22	2~5.5V	-40~+105	-	-	-	1	5	1	1	1	4互补/8独立	-	2	2	10	-	-	1	3	±2°C	-	√	20uA	-	-	1	32bit/16bit
JS32M040E5O7	SSOP24	M0	72	32	6	22	2~5.5V	-40~+105	-	-	-	1	5	1	1	1	4互补/8独立	-	2	2	10	-	-	1	3	±2°C	-	√	20uA	-	-	1	32bit/16bit
JS32M040F5S7	SOP28	M0	72	32	6	26	2~5.5V	-40~+105	-	-	-	1	5	1	1	1	4互补/8独立	-	2	2	10	-	-	1	3	±2°C	-	√	20uA	-	-	1	32bit/16bit
JS32M040F5O7	SSOP28	M0	72	32	6	26	2~5.5V	-40~+105	-	-	-	1	5	1	1	1	4互补/8独立	-	2	2	10	-	-	1	3	±2°C	-	√	20uA	-	-	1	32bit/16bit
JS32M040G5L7	LQFP32	M0	72	32	6	30	2~5.5V	-40~+105	-	-	-	1	5	1	1	1	4互补/8独立	-	2	2	10	-	-	1	3	±2°C	-	√	20uA	-	-	1	32bit/16bit
