JS8L810系列

产品介绍

本产品是使用增强型8051为内核的 8 位微控制器，最高工作频率可达24MHz，内置高速存储器Flash 16KB和RAM 1KB，丰富的增强型I/O端口和外设连接到外部总线。本产品包含1个12位ADC、3个16位通用定时器、3组带死驱控制互补PWM可配置为6路独立输出、1个看门狗定时器，1个RTC。还包含标准的通信接口：1个UART接口、1个UART/SPI/TIMER接口。也包含1个大电流IO和最大支持COM+SEG数是45个的LCD驱动。

本产品工作电压为1.8V~5.5V，工作温度达到-40^◦C~+105^◦C工业级。产品系列提供 TSSOP20、SSOP28、LQFP32和LQFP48这四种封装形式，根据不同的封装形式，器件中的外设配置会有差异。

应用方案可通过ESD 静电 ±8kV接触/±15kV空气、EFT电快速脉冲群 ±3KV、耐高频噪声 ±1200V和RS 3V/m等第三方合格检测，具有高可靠性和高稳定性。

产品特点

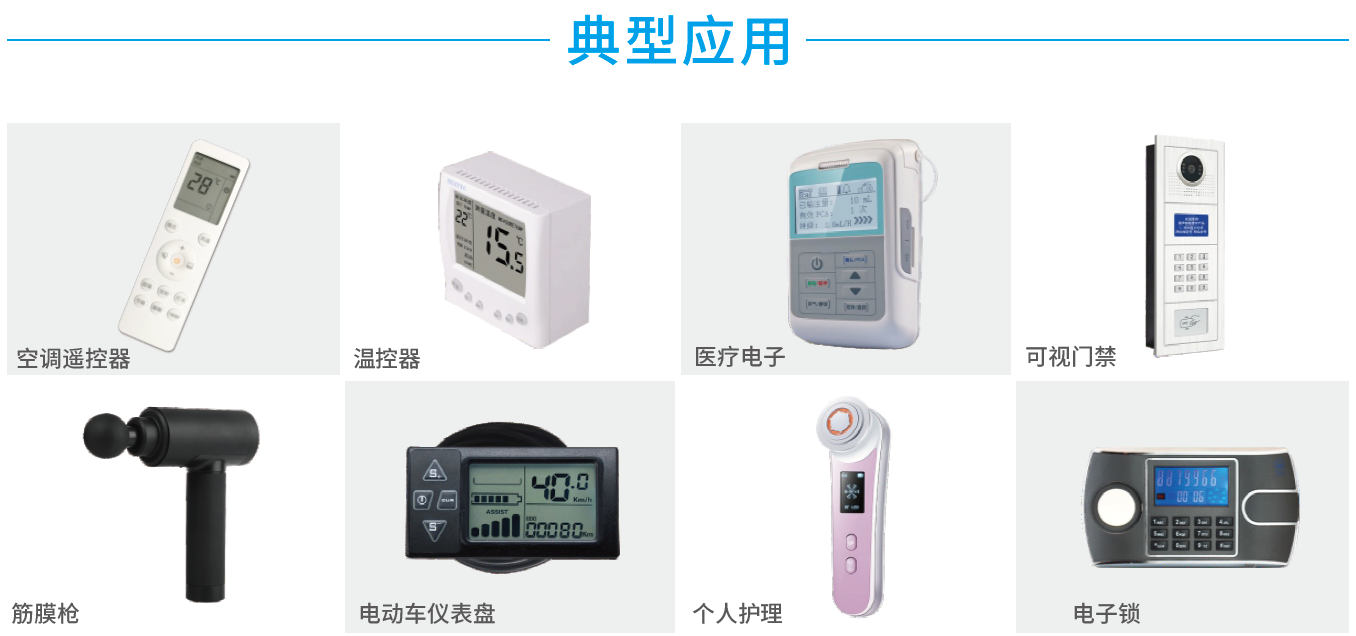

应用场景

适用于空调遥控器、个人护理、家电、消费电子、医疗电子、电机控制等。


;

JS8L810系列

添加 / 隐藏参数列表	封装类型	内核	主频 (MHz)	Flash (KB)	RAM (B)	GPIO	工作电压 (V)	工作温度 (°C)	TK个数（Max）	LED （com*seg）	LCD （com*seg）	高级Timer (*16bit)	通用Timer (*16bit)")	通用Timer (*32bit)	系统Timer (*24bit)	Watchdog	PWM	RTC	UART	SPI/IIC	ADC (*12bit)	DAC (*6bit)	DAC (*12bit)	比较器	运算放大器	温度传感器	大电流IO	硬件加密 CRC	所有时钟关闭 @SLEEP	RTC+LCD @SLEEP	LCD @SLEEP	LCD @IDLE	LCD @STOP	添加其他参数
总数: 4 匹配: 4	16~20PIN 24~32PIN 44~64PIN																																	封装类型内核主频(MHz) Flash(KB) RAM(B) GPIO 工作电压(V) 工作温度(°C) TK个数（Max） LED（comseg） LCD（comseg）高级Timer(16bit) 通用Timer(16bit)") 通用Timer(32bit) 系统Timer(24bit) Watchdog PWM RTC UART SPI/IIC ADC(12bit) DAC(6bit) DAC(*12bit) 比较器运算放大器温度传感器大电流IO 硬件加密CRC 所有时钟关闭@SLEEP RTC+LCD@SLEEP LCD@SLEEP LCD@IDLE LCD@STOP
比较
JS8L810D4T7	TSSOP20	1T 8051	24	16	1	18	1.8~5.5V	-40~+105	-	-	513/414	-	3	-	-	1	3互补/6独立	1	2	1	7	-	-	-	-	-	-	-	2uA	10uA	7uA	8mA	2mA
JS8L810F4O7	SSOP28	1T 8051	24	16	1	26	1.8~5.5V	-40~+105	-	-	521/422	-	3	-	-	1	3互补/6独立	1	2	1	11	-	-	-	-	-	-	-	2uA	10uA	7uA	8mA	2mA
JS8L810G4L7	LQFP32	1T 8051	24	16	1	30	1.8~5.5V	-40~+105	-	-	524/425	-	3	-	-	1	3互补/6独立	1	2	1	9	-	-	-	-	-	1个（漏电流500mA）	-	2uA	10uA	7uA	8mA	2mA
JS8L810L4L7	LQFP48	1T 8051	24	16	1	46	1.8~5.5V	-40~+105	-	-	540/441	-	3	-	-	1	3互补/6独立	1	2	1	15	-	-	-	-	-	1个（漏电流500mA）		2uA	10uA	7uA	8mA	2mA

JS8L810系列技术资料

规格书

标题	版本	语言	类型	大小	更新日期	下载
珠海巨晟-集成LCD驱动+死区控制的8051核微控制器JS8L810低功耗系列用户手册v1.2	v1.2	中文	.pdf	11.04M	2024/3/25

应用说明

标题	版本	语言	类型	大小	更新日期	下载
珠海巨晟-集成LCD驱动+死区控制的8051核微控制器JS8L810低功耗系列软件注意事项v1.0	V1.0	中文	.pdf	0.67M	2023/7/17
珠海巨晟-集成LCD驱动+死区控制的8051核微控制器JS8L810低功耗系列硬件注意事项v1.0	V1.0	中文	.pdf	0.56M	2023/7/17

JS8L810系列开发/量产工具

开发工具

通用J-Link仿真器。在线仿真；在线下载；调试电压可选1.8/3/3/5V；支持KEIL环境下SWD调试；
量产工具

JS-Link烧录仿真器。在线/脱机烧录、在线仿真；手动/自动/扫码/机台烧录；支持JS32 Cortex-M全系列；支持固件升级和烧录次数设置；3.3/5V输出；
学习评估开发板

支持电池供电；实现机械按键、LCD、蜂鸣、IIC、SPI、UART、SWD、红外、比较器、ADC、DAC、复位等基本应用。
