JS8T830系列

产品介绍

本产品是使用增强型8051为内核的 8 位微控制器，最高工作频率可达16MHz，内置高速存储器，丰富的增强型I/O端口和外设连接到外部总线。本产品包含1个12位ADC、3个16位通用定时器、1个看门狗定时器。还包含标准的通信接口：1个SPI/IIC接口、2个UART接口和1个UART/SPI/TIMER通用模块。也包含8个大电流IO可驱动LED/LCD显示和最大支持26个触摸按键检测。

本产品工作电压为2.5V~5.5V，工作温度达到-40^◦C~+105^◦C工业级。产品系列提供 SOP28、 SOP20、SOP16和 SSOP28、SSOP20 等多种封装形式，根据不同的封装形式，器件中的外设配置会有差异。

应用方案可通过ESD 静电 ±8kV接触/±15kV空气、EFT电快速脉冲群 ±4KV、CS传导抗扰3V/10V和CE、RE性能测试等第三方合格检测，具有高可靠性和高稳定性。

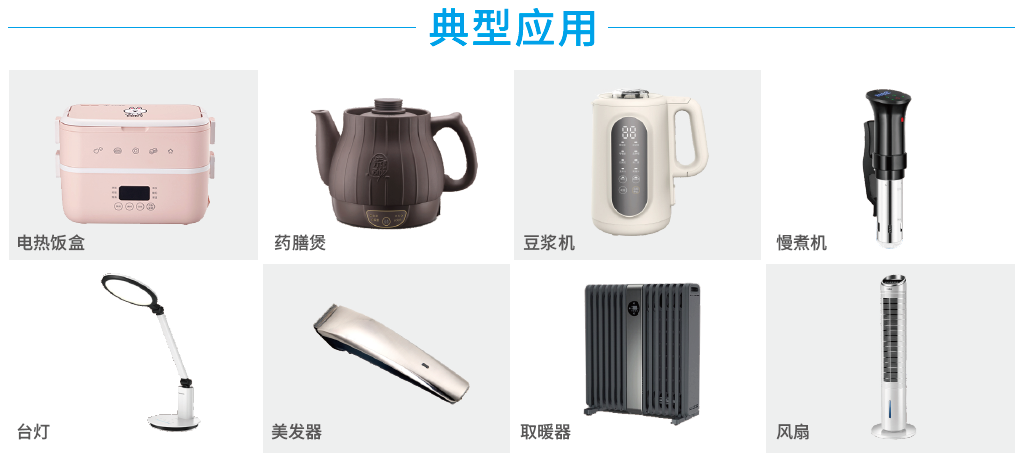

应用场景

适用于家电、触摸开关、LED驱动、消费电子、医疗电子等。


;

JS8T830系列

添加 / 隐藏参数列表	封装类型	内核	主频 (MHz)	Flash (KB)	RAM (B)	GPIO	工作电压 (V)	工作温度 (°C)	TK个数（Max）	LED （com*seg）	LCD （com*seg）	高级Timer (*16bit)	通用Timer (*16bit)")	系统Timer (*24bit)	Watchdog	PWM	RTC	UART	SPI/IIC	ADC (*12bit)	DAC (*12bit)	比较器	运算放大器	温度传感器	大电流IO	硬件加密 CRC	添加其他参数
总数: 0 匹配: 0	16~20PIN 24~32PIN 44~64PIN																										封装类型内核主频(MHz) Flash(KB) RAM(B) GPIO 工作电压(V) 工作温度(°C) TK个数（Max） LED（comseg） LCD（comseg）高级Timer(16bit) 通用Timer(16bit)") 系统Timer(24bit) Watchdog PWM RTC UART SPI/IIC ADC(12bit) DAC(*12bit) 比较器运算放大器温度传感器大电流IO 硬件加密CRC
比较

JS8T830系列技术资料

规格书

标题	版本	语言	类型	大小	更新日期	下载
暂无数据

应用说明

标题	版本	语言	类型	大小	更新日期	下载
暂无数据

JS8T830系列开发/量产工具

开发工具

通用J-Link仿真器。支持在线仿真；在线下载；调试电压可选1.8/3/3/5V；支持KEIL环境下SWD调试
量产工具

JS-Link烧录仿真器。在线/脱机烧录、在线仿真；手动/自动/扫码/机台烧录；支持JS32 Cortex-M全系列；支持固件升级和烧录次数设置；3.3/5V输出；
学习评估开发板

覆盖3mm亚克力；实现4个触控按键、蜂鸣器、LED、SWD、USB接口、预留外设接口、USB转串口自等基本应用
