JS32L010系列
产品介绍
本产品是使用高性能的ARM CortexTM-M0为内核的 32 位微控制器，最高工作频率可达48MHz，内置高速存储器Flash 32KB和RAM 2KB，丰富的增强型I/O端口和外设连接到外部总线。本产品包含1个12位ADC、1个8位DAC、1个12位DAC、1个比较器、5个16位通用定时器、1个32位通用定时器、6路PWM、1个看门狗定时器、 1个系统时间定时器，1个RTC。还包含标准的通信接口：1个SPI/IIC接口、1个UART接口。也包含1个大电流IO和最大支持COM+SEG数是42个的LCD驱动。
本产品工作电压为1.8V~3.6V，工作温度达到-40◦C~+105◦C工业级。产品系列提供 SSOP24、LQFP48和LQFP64这三种封装形式，根据不同的封装形式，器件中的外设配置会有差异。
应用方案可通过ESD 静电 ±10kV接触/±15kV空气、EFT电快速脉冲群 ±4KV、耐高频噪声 ±1200V和RS 3V/m等第三方合格检测，具有高可靠性和高稳定性。
产品特点
应用场景
适用于空调遥控器、个人护理、家电、消费电子、医疗电子等。
JS32L010系列
| 添加 / 隐藏 参数列表 |
封装类型 | 内核 | 主频 (MHz) |
Flash (KB) |
RAM (B) |
GPIO | 工作电压 (V) |
工作温度 (°C) |
TK个数 （Max） |
LED （com*seg） |
LCD （com*seg） |
高级Timer (*16bit) |
通用Timer (*16bit)") |
通用Timer (*32bit) |
系统Timer (*24bit) |
Watchdog | PWM | RTC | UART | SPI/IIC | ADC (*12bit) |
DAC (*12bit) |
比较器 | 运算放大器 | 温度传感器 | 大电流IO | 硬件加密 CRC |
所有时钟关闭 @SLEEP |
RTC+LCD @SLEEP |
LCD @SLEEP |
LCD @IDLE |
LCD @STOP |
添加 其他参数 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
总数:
3
匹配:
3
|
<
16~20PIN
24~32PIN
44~64PIN
|
|
|
封装类型
内核
主频(MHz)
Flash(KB)
RAM(B)
GPIO
工作电压(V)
工作温度(°C)
TK个数（Max）
LED（com*seg）
LCD（com*seg）
高级Timer(*16bit)
通用Timer(*16bit)")
通用Timer(*32bit)
系统Timer(*24bit)
Watchdog
PWM
RTC
UART
SPI/IIC
ADC(*12bit)
DAC(*12bit)
比较器
运算放大器
温度传感器
大电流IO
硬件加密CRC
所有时钟关闭@SLEEP
RTC+LCD@SLEEP
LCD@SLEEP
LCD@IDLE
LCD@STOP
|
|||||||||||||||||||||||||||||
| 比较 | |||||||||||||||||||||||||||||||||
| SSOP24 | M0 | 48 | 32 | 2 | 22 | 1.8~3.6 | -40~+105 | - | - | 8*12/7*13/6*14/5*15等 | - | 5 | 1 | 1 | 1 | 6 | 1 | 1 | 1 | 13 | 1 | 1 | - | ±2°C | 1（漏电流500mA） | √ | 2.1uA | 8.4uA | 7.8uA | 8.52mA | 2.89mA | ||
| LQFP48 | M0 | 48 | 32 | 2 | 41 | 1.8~3.6 | -40~+105 | - | - | 8*33/7*34/6*35/5*36等 | - | 5 | 1 | 1 | 1 | 6 | 1 | 1 | 1 | 13 | 1 | 1 | - | ±2°C | 1（漏电流500mA） | √ | 2.1uA | 8.4uA | 7.8uA | 8.52mA | 2.89mA | ||
| LQFP64 | M0 | 48 | 32 | 2 | 57 | 1.8~3.6 | -40~+105 | - | - | 8*34/7*35/6*36/5*37等 | - | 5 | 1 | 1 | 1 | 6 | 1 | 1 | 1 | 26 | 1 | 1 | - | ±2°C | 1（漏电流500mA） | √ | 2.1uA | 8.4uA | 7.8uA | 8.52mA | 2.89mA |
JS32L010系列 技术资料
规格书
| 标题 | 版本 | 语言 | 类型 | 大小 | 更新日期 | 下载 |
|---|---|---|---|---|---|---|
| 集成LCD驱动的32位低功耗MCU JS32L010系列用户手册 | 1.10 | 中文 | 11.39M | 2021/11/1 |  |
|
| 珠海巨晟-集成LCD驱动+升压的M0核微控制器JS32L010系列用户手册V1.11 | V1.11 | 中文 | 11.77M | 2024/3/25 | |
应用说明
| 标题 | 版本 | 语言 | 类型 | 大小 | 更新日期 | 下载 |
|---|---|---|---|---|---|---|
| 32位 微控制器JS32L010系列软件设计注意事项 | 1.0 | 中文 | 0.53M | 2020/6/23 | |
|
| 32位 微控制器JS32L010系列硬件设计注意事项 | 1.0 | 中文 | 0.44M | 2020/6/23 | |
JS32L010系列 开发/量产工具
-
开发工具
通用J-Link仿真器。在线仿真； 在线下载； 调试电压可选1.8/3/3/5V；支持KEIL环境下SWD调试； -
量产工具

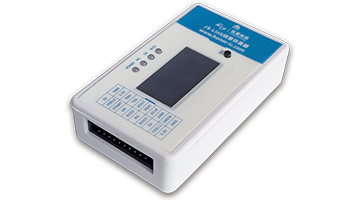

JS-Link烧录仿真器。在线/脱机烧录、在线仿真；手动/自动/扫码/机台烧录；支持JS32 Cortex-M全系列；支持固件升级和烧录次数设置；3.3/5V输出； -
学习评估开发板

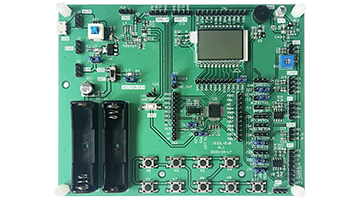

支持电池供电；实现机械按键、LCD、蜂鸣、IIC、SPI、UART、SWD、红外、比较器、ADC、DAC、复位等基本应用。
开发工具
| 标题 | 版本 | 语言 | 类型 | 大小 | 更新日期 | 下载 |
|---|---|---|---|---|---|---|
| JS32L010_sdk | 1.25 | 中文 | .zip | 2.86M | 2021/11/1 | |
| 低功耗学习评估开发板JSFDL010原理图及PCB文件 | 1.0 | 中文 | 0.30M | 2021/11/1 | |
|
| JuSheng.JS32L010_DFP.1.0.0 | V1.0.0 | 中文 | .pack | 7.51M | 2022/11/30 | |
| 低功耗学习评估开发板的屏幕资料GDC04789TP-12 | V1.0 | 中文 | 0.40M | 2022/11/30 | |
量产工具
| 标题 | 版本 | 语言 | 类型 | 大小 | 更新日期 | 下载 |
|---|---|---|---|---|---|---|
| JS_Visual_Programmer_V2.2.0-20220919 | V2.2.0.20220919 | 中文 | .zip | 2.49M | 2022/12/1 | |
使用说明
| 标题 | 版本 | 语言 | 类型 | 大小 | 更新日期 | 下载 |
|---|---|---|---|---|---|---|
| 低功耗学习评估开发板JSFDL010硬件使用手册 | 1.0 | 中文 | 1.37M | 2022/1/20 | |
|
| 视频教程-JS32L010系列集成开发环境的安装与搭建 | 1.0 | 中文 | .mp4 | 25.35M | 2022/1/20 | |
| 视频教程-JS-Link烧录仿真器上位机的使用 | 1.0 | 中文 | .mp4 | 20.66M | 2022/1/20 | |
